產品簡介

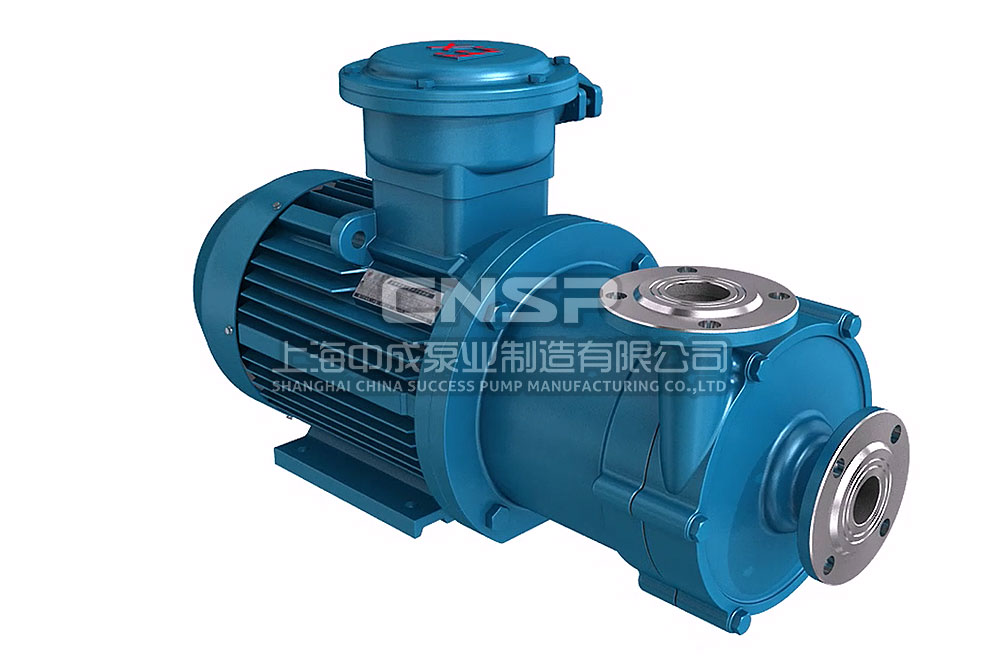

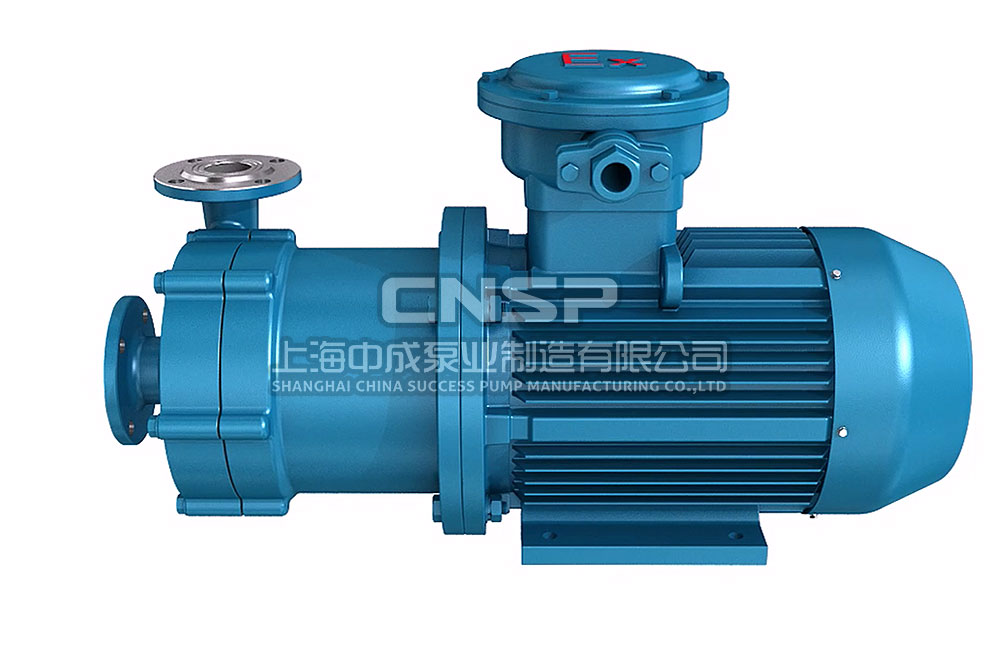

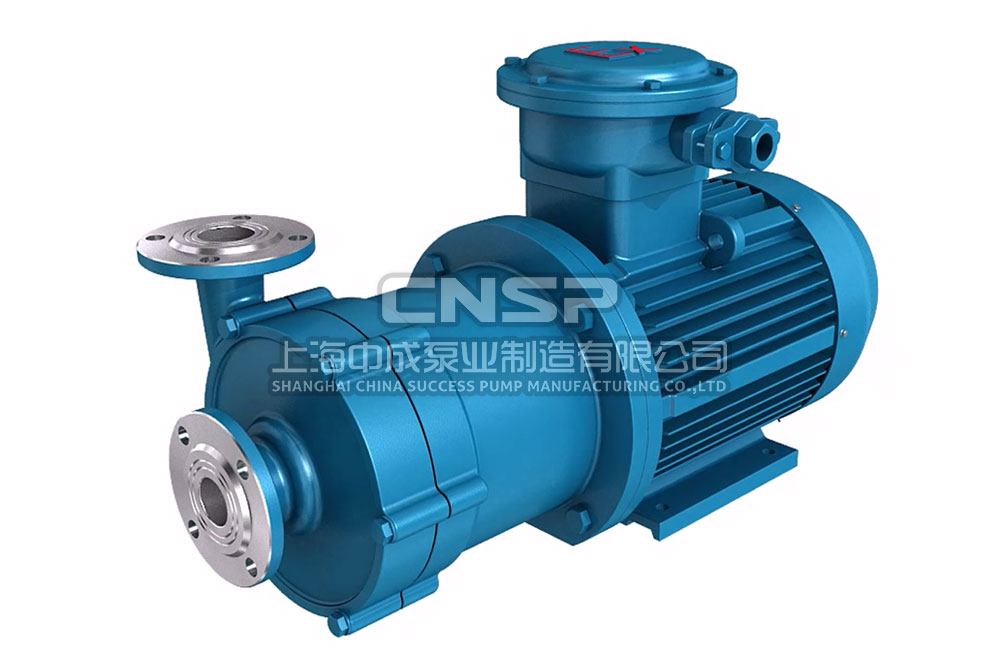

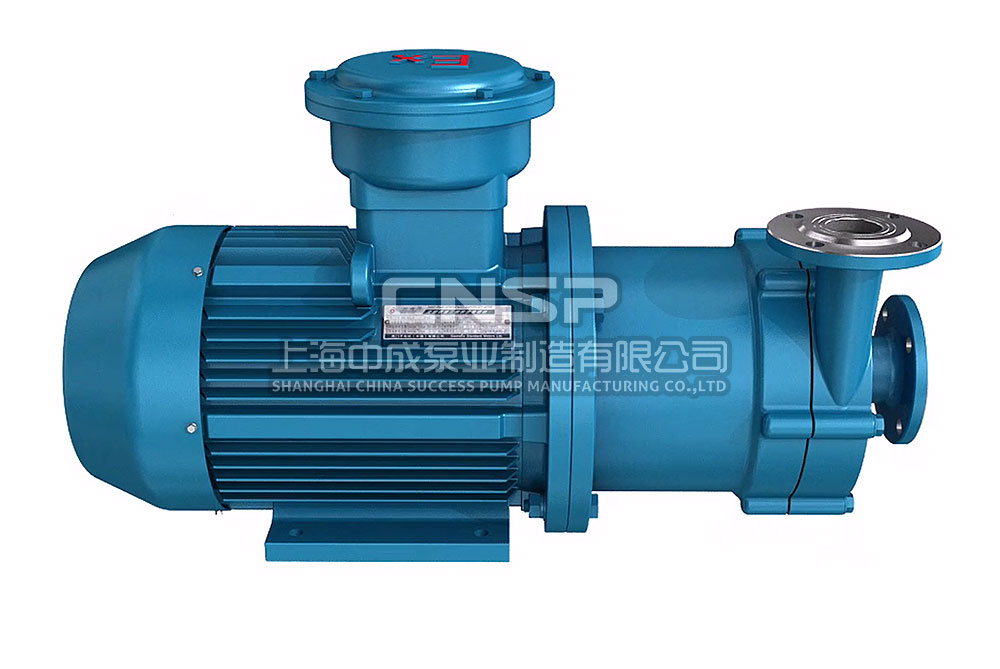

CQ型磁力驅動離心泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵。

CQ型磁力驅動泵主要特點：

磁力泵以靜密封取代動密封，使泵的過流部件處于不會密封狀態，不會解決了其他泵機械密封無法避免的跑、冒、滴之弊病。臥式磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

材料耐腐蝕性能（供參考）

介質名稱	濃度 %	聚丙烯		濃度 %	ABS
介質名稱	%	25℃	50℃	%	20℃	60℃
硫酸	60	√			√	×
硝酸	25	√			√	O
鹽酸	<36	√			√	√
氟氟酸	35	√			√	×
醋酸	<80	√			√	O
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
溴水		√			O	×
乙醇		√			√	√
丙酮		×			O
四氯乙烷		O			O	×
氟利昂22		√			O	O
漂白液	CL13%	√			O	O
電鍍液		√			O	×
照相液		√			√	√

介質名稱	濃度	不銹鋼		濃度	陶瓷
介質名稱	%	25℃	50℃	%	25℃	80℃
硫酸	＜5	√	X		V	V
硝酸	7070	V	√		V	V
鹽酸		X			V	V
氟氟酸		X		0~100	X
醋酸	<20	√	√		V	V
氫氧化鈉	70	√	√		0	X
重鉻酸鉀	40~60	V	V	10~20	V	V
溴水		0			V	V
乙醇		V	√		V	V
丙酮		V	V		V
四氯乙烷	50	V	V		V	V
氟利昂22		V			V	V
漂白液	C112%	X			V	V
電鍍液					V	V
照相液		V			V	V

符號說明：V -優良； V -良好； O-可用.但腐蝕明顯； X -腐蝕嚴重，不適用。

適用范圍

CQ型磁力驅動離心泵結 構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此臥式磁力泵則更為理想。

型號意義

?

性能參數本數據僅供參考，請以實際訂貨為準！

型號	口徑		流量	揚程	汽蝕余量 (m) (NPSH)r	功率	轉速	電壓
型號	進口	出口	（m?/h）	(m)	汽蝕余量 (m) (NPSH)r	(kW)	(r/min)	(V)
14CQ-5	14	10	1.2	5	6	0.12	2900	220/380
16CQ-8	16	12	1.8	8	6	0.18	2900	220/380
20CQ-12	20	12	3	12	6	0.37	2900	220/380
25CQ-I5	25	20	5.4	15	6	1.1	2900	380
32CQ-15	32	25	6.6	15	6	1.1	2900	380
32CQ-25	32	25	6.6	25	5.5	1.1	2900	380
40CQ-20	40	32	10.8	20	4	2.2	2900	380
40CQ-32	40	32	12	32	4	4	2900	380
50CQ-25	50	40	14.4	25	4	4	2900	380
50CQ-40	50	40	13.2	40	4	4	2900	380
50CQ-50	50	32	7.8	50	4	5.5	2900	380
65CQ-25	65	50	16.8	25	4	5.5	2900	380
65CQ-35	65	50	27	35	4	7.5	2900	380
65CQ-50	65	40	27	50	4	11	2900	380
80CQ-35	80	65	50	35	4	11	2900	380
80CQ-50	80	50	50	50	4	15	2900	380
100CQ-32	100	80	90	32	4	18.5	2900	380
100CQ-50	100	65	80	50	4	22	2900	380
125CQ-32	125	100	115	32	4	22	2900	380
150CQ-25	150	125	160	25	4	22	2900	380

結構圖紙

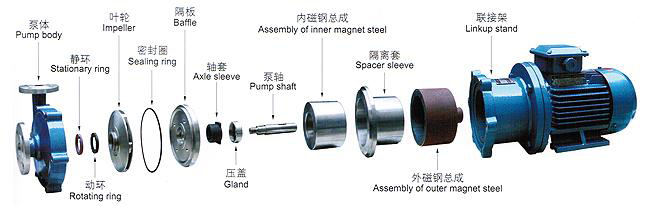

結構爆炸圖 CQ型磁力驅動泵

臥式磁力泵泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

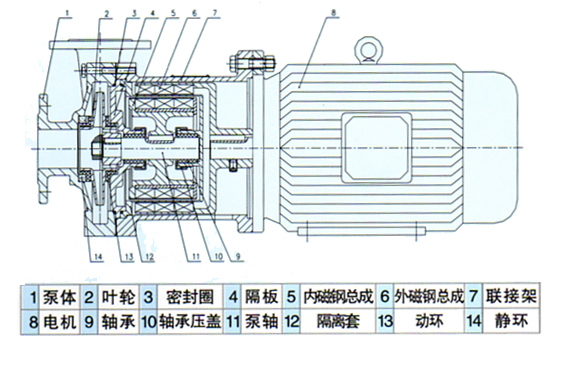

CQ型磁力驅動泵（結構圖）

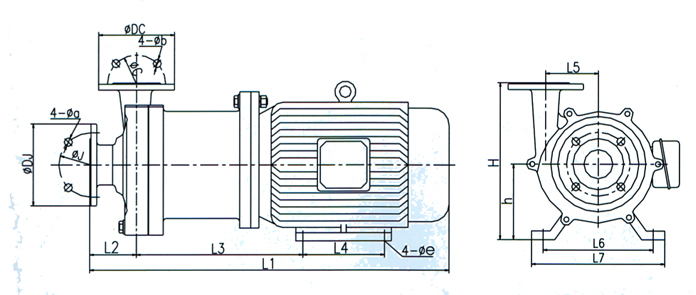

安裝尺寸本數據僅供參考，請以實際訂貨為準！

CQ型磁力驅動泵安裝尺寸表：

型號	Dnj	a	N-φb	Dnc	C	N-φd	e	L1	L2	L3	L4	L5	L6	L7	H	H1
14CQ-5	管子連接						7	320	61.5	115	71	45	90	130	150	56
16CQ-8							7	320	61.5	115	71	45	90	130	150	56
20CQ-12							8	350	59.5	135.5	80	54	100	160	166	63
25CQ-15	100	75	4-φ?12	90	65	4-φ?12	10	430	67.5	184	100	71.5	125	240	210	80
32CQ-15	120	90	4-φ?14	100	75	4-φ?12	10	430	67.5	184	100	71.5	125	240	210	80
32CQ-25	120	90	4-φ?14	100	75	4-φ?12	10	440	70	187.5	125	85	140	260	240	90
40CQ-20	130	100	4-φ?14	120	90	4-φ?14	10	545	74	239	125	85.5	140	290	240	90
40CQ-32	130	100	4-φ?14	120	90	4-φ?14	12	610	80	260.5	140	90	190	336	260	112
50CQ-25	140	110	4-φ?14	130	100	4-φ?14	12	610	80	260.5	140	90	190	336	260	112
50CQ-40	140	110	4-φ?14	130	100	4-φ?14	12	610	80	260.5	140	90	190	336	260	112
50CQ-50	165	125	4-φ?18	140	100	4-φ?18	12	705	82	318	140	112	216	350	305	132
65CQ-25	160	130	4-φ?14	140	110	4-φ?14	12	705	93	305	140	90	216	350	305	132
65CQ-35	160	130	4-φ?14	140	110	4-φ?14	12	700	69.5	303.5	140	0	216	350	292	132
65CQ-50	185	145	4-φ?18	150	110	4-φ?18	15	856	95.5	373.5	210	0	254	420	365	160
80CQ-35	190	150	4-φ?18	160	130	4-φ?14	15	855	92.5	376.5	210	0	254	400	335	160
80CQ-50	200	160	8-φ?18	165	125	4-φ?18	15	856	95.5	373.5	210	0	254	420	365	160
100CQ-32	210	170	4-φ?18	150	150	4-φ?18	15	855	92.5	376.5	254	0	254	400	335	160
100CQ-50	220	180	8-φ?18	185	145	4-φ?18	15	1650	145	405	241	0	279	520	415	180
125CQ-32	240	200	8-φ?18	210	170	4-φ?18	15	1650	145	405	241	0	279	520	415	180
150CQ-25	265	225	8-φ?18	240	200	8-φ?18	15	1650	145	405	241	0	279	520	415	180

使用說明

CQ型磁力驅動泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。
CQ型臥式磁力泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。
檢查電機旋轉方向是否與磁力泵轉向標記一致。
電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
臥式磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

注意事項

因CQ型磁力驅動離心泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。
被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。
臥式磁力泵在使用中環境溫度應小于40℃?，電機溫升不得超過75℃?。
被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30?X?10-6㎡/S的不含硬顆粒和纖維的液體。
對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。
CQ型磁力驅動離心泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.?5?2mm時，應更換軸承和軸向動環。

故障排除

故障形式	產生原因	排除方法
泵不出水	水泵反轉 逬水管道漏氣泵腔蓄水太少電壓太高，啟動時聯軸器打滑吸程太高	改變電機接線社絕漏氣增加蓄水量調正電壓降低泵安裝位置
流量不足	吸入管徑太小葉輪流道阻塞揚程過高轉速太低	調換進水管清洗葉輪開大出水閥恢夏額定轉速
揚程過低	流量過大轉速太低	關小出水閥恢復額定轉速
矂音太大	軸嚴重磨損軸套嚴重磨損驅動磁鋼杯與隔離套接觸	更換泵軸更換軸套拆除泵頭重新組裝
漏液	0型密封圏損壞	更換0型密封圏
