產品簡介

SB型電動油桶泵（插桶泵、抽液泵）適用于工礦企業、油品商店、化工試劑添加、油庫等場所輸送一般化學酸堿液體、油類產品液體等。該泵外形美觀、重量輕、操作簡單廣受用戶好評。

特點及用途

本產品適用于引燃溫度不低于T4級的易燃易爆作用場所，具有安全可靠，結構合理、工藝優質、高效、維修方便等特點。 本泵適用于工礦商店，化工廠，鉆井隊，油庫等場所汽油類，本類等易燃易爆物品，使用本泵機既然保證了安全又提高了功效，在易燃易爆場所使用是理想可靠之工具。

隨機備件

1. 電刷一付
2. 萬向節一套
3. 葉輪一只

選型范圍

• 流量范圍：120-300L/min

性能參數本數據僅供參考，請以實際訂貨為準！

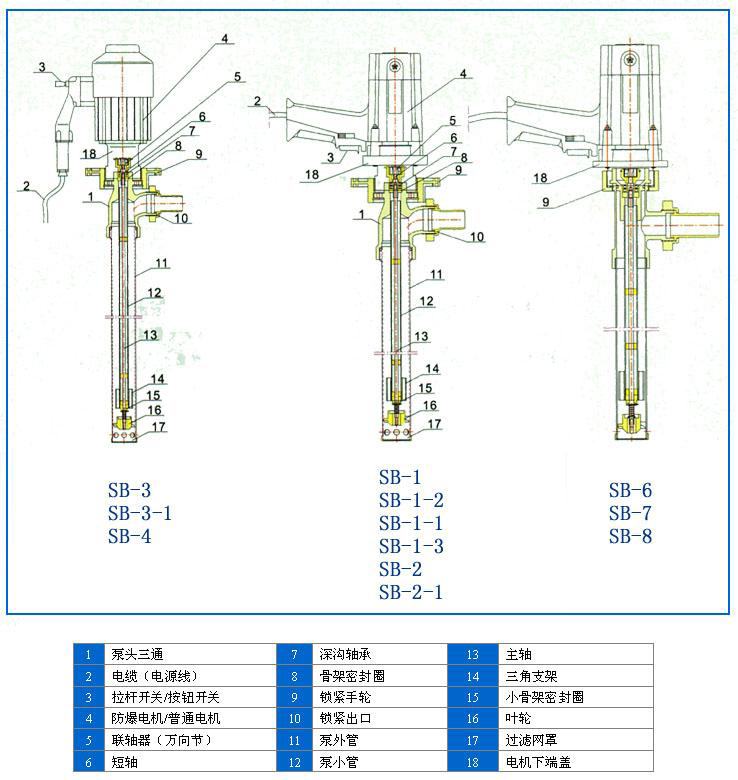

結構圖紙

使用說明

1. 全新或長期擱置不用的電動抽液泵，開箱后用500伏兆歐表測量所有帶電零件與可能觸及的金屬零件之間絕緣電阻，在接近工作溫度時應不低于7兆歐。
2. 使用前，須檢查各接線柱是否牢固，接地線必須可靠牢固。
3. 檢查電源電壓是否與額定電壓相符，不能超過或低于額定電壓10%的電源上使用。
4. 使用本泵時，切勿有損電線，避免水、油進入電機、開關、電器部位。
5. 禁止在含有易燃和腐蝕性氣體條件下工作，以保證安全生產及各電氣原件的正常工作。
6. 使用中如發現有異常雜音時，應立即停機，檢查原因，直至設法排除后方可繼續使用。
7. 本泵不宜空運轉，使用時吸液完畢立即停泵，因本泵電機空載速可達10000轉/分立左右，否則將會磨壞，萬向節葉輪，嚴重時會損壞泵管。
8. 調換電刷：電刷磨損到不能使用時應立即調換，否則會損壞換向器，嚴重會燒壞電機。
9. 電動抽液泵應定期檢查，不般至少三個月檢查一次，經常使用的應每月檢修一次，檢修時應該全部拆開，消除內部積塵、油污。如果換向器上積碳過多可用酒精擦洗換向器表面。如有損壞零件，應調換相同零件。
10. 不用時請放置在干燥、清潔沒有腐蝕性氣體的環境中。
11. 使用規定電壓：線路電壓不超過抽液泵銘牌上所規定電壓的±10%方可使用。
12. 如何裝備：開箱后按結構示意圖裝配，接上電動機（1）并緊接連手機（2）使之泵體與電機為一體（3）上接好出水輪管
13. 使用前檢查各部件外型完好才能開機使用。
14. 本泵不宜作空運轉，使用時，抽吸完畢，即停泵，否則會加速葉輪密封件軸承等磨損。也可能磨損泵管，因本泵電機空載轉速可達10000轉/分。
15. 及時調換電刷，電刷磨損到將不能使用時，須及時調換（2只電刷同時調換）否則會使電刷與換向器接觸不良引起環損，損壞換向器，嚴懲時會燒壞電樞。
16. 在下列情況下不得使用，在使用過程中如發現絕緣損壞，電源線工電纜護套破裂，插頭插座開裂或接觸不良，以及斷續運轉，出現嚴懲火花等故障時，電機外殼操作時，應立即進行修理。在未修復前不得使用。
17. 防止過載，使用時，凡遇轉速異常或降低時，應即停機檢查是否有雜物卡住葉輪或電機是否發生故障，抽液泵因故剎車時必須立即切斷電源。
18. 使用工具要愛惜，所有抽涂泵要小心輕放避免受到?jīng)_擊。

維護保養

1. 經常加脂，電動抽液泵為高速運轉，潤滑脂易于揮發，故必須使軸承處的潤滑能保持清潔，并注意添?yè)Q。
2. 經常檢查維修，電動抽液泵應經常檢查，維修，須檢查電源線：內接線，插頭，開關是否良好，絕緣電阻是否正常，刷尾座是事松動，換向器與電刷接觸良好，電樞繞級擴定子繞組是否是有適中斷路現象，軸承及轉動零件是否的損壞等等。
3. 保存好每零件和調換相同零件，在拆檢本抽液泵時，應保存好每個零件，要特別注意隔爆零件的隔爆面不能使其損傷拉毛包括絕緣襯墊及套管，如有損壞，必須調換上新的相同零件，不得采用低于原材料性能的代用材料或原有規格不符的零件，裝配時應將所有零件按原先位置裝好，不能遺漏。
4. 注意絕緣電阻，長期擱置不用的或在潮濕環境中使用的電動抽液泵，使用前必須用500伏兆歐表測量繞組的絕緣電阻。如繞組與電機殼間絕緣電阻小于7兆歐時，必須對繞組進行干燥處理。
5. 注意保存，電動抽液泵應放于干燥，清潔和沒有腐蝕性氣體的環境中。

注意事項

1. 除遵照《手持電動工具的安全管理使用、檢查、維修技術規程》的有關規定。
2. 本產品電壓范圍內額定值±10%方可使用。
3. 避開電級及水、油在裝設電級的場所，所有本泵時，切勿有損電級，并避免油， 水與電機開關等電器部分接觸。
4. 以防突然起動，電源接通前開關應于“關”（即壓入）狀態。
5. 勿濫用電源線，不得將電源線任意接長或調換。不能拉著電源線擦破，割破和軋壞等現象。
6. 泵機為隔爆型，在更換電刷或維修時要特別注意隔爆零件的隔爆面不能使其損傷拉毛。在維修或更換電刷時應打開電機將內腔碳粉，油腐等清洗干凈。
7. 正確使用手頭，本泵電源線一端不帶插頭，由用戶自己選擇合適的插頭，有三點特別注意：
   1. 如在易爆易燃聲地用插頭與插座一定要符合防爆規程的插頭與插座，設置在遠離易爆易燃場地的正常場地，可用220V5A的三腳插頭，其中一長腳為接地腳。
   2. 不論用何種插頭均要可靠的接地，電源線一端的黃綠芯線為接地線，當連接妥當后，還應檢查泵機金屬外殼與接點腳之間是否電氣相通，其是阻不宜大于1歐母。
   3. 禁止使用的場所：在特殊環境如濕，風雪以及腐蝕性氣體場所不能使用。

故障排除
